H.265 4K SDI高清视频编码器 带显示屏
【视频编码】H.265/H.264/MJPEG
【输入接口】SDI*1，音频*1
【输出接口】SDI*1，音频*1，网口*1
【分辨率】支持最高3860×2160@30HZ，1920×1080P@60HZ
【显示屏内容】设备名称、IP地址、分辨率、工作状态
【网络协议】HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
【设备尺寸】163*111*32mm
【重量】0.35kg
【产品介绍】
4K SDI高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.265/H.264/Mjpeg编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，支持POE供电，液晶屏实时显示保障视频推流不中断。该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【主要特征】
- 支持一路SDI本地环出
- 支持最高3860×2160@30HZ，1920×1080P@60HZ
- 可支持4路流同时输出（1080P支持4路流，4K仅支持1路流）
- 无需接入视频，单独编码音频
- 支持POE供电（可选）
- 配合解码器可实现双向音频
- 支持WEB在线预览
- 内嵌RTMP服务器，支持多路并发
- 全面支持ONVIF/GB28181协议，可接入NVR 安防平台
- 采用标准H265/H264/MJPEG编码
- 音频编码支持MP2/AAC/G711/AC3/EAAC/EAACPLUS
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
- 网络接口采用1000M 全双工模式
- 支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
- 输出视频流格式：TS/VES/AES流等
- 包含镜像翻转功能，支持水平、垂直、水平+垂直翻转
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级
- 支持主流、副流多协议多码流输出
- 支持自定义输出分辨率、图像缩放、旋转
- 支持局域网LAN、广域网WAN传输
- 支持中文、英文、图片OSD，字体大小可调，支持滚动字幕、马赛克水印。
- 支持DHCP自动获取IP
- 支持配置文件一键备份、导入，支持一键恢复出厂设置
- 免费提供API协议文档，便于二次集成开发。
- 支持输出流加密
【产品参数】
【产品参数】
|
产品型号 |
4K SDI高清编码器（带显示屏） / ZY-ES1401 |
|
|
视音频输入 |
视频输入 |
1路SDI视频接口 |
|
输入分辨率 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\1920×1080\1600x1200\ 1400x1050\1440x900\1280x1024\1280x960\1280x800\1024x768\800x600\720×576\ 1080P\1080i\720P等常规分辨率 |
|
|
音频输入 |
1路SDI内置音频、1路3.5模拟音频输入输出 |
|
|
视音频编码参数 |
视频编码 |
H.265 Baseline Profile编码 H.264 Baseline Profile编码 H.264 Main Profile编码 H.264 High Profile编码 Mjpeg |
|
编码后尺寸 |
3840×2160@30HZ\2650×2048\2650×2048\2560×1920\2560×1600\2560×1400\ 2048×1536\2048×1152\2048×1080\1920×1400\1920×1200\1920×1080\1600x1200\ 1400x1050\1440x900\1280x1024\1280x960\1280x800\1024x768\800x600\720×576\ 1080P\1080i\720P等常规分辨率 |
|
|
视频码率 |
CBR/VBR码率控制16Kbps-20Mbps可调 | |
|
视频帧率 |
视频帧率 4K≤30帧率 1080≤60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
MP2/AAC/G711/AC3/EAAC/EAACPLUS可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络参数 |
网络接口 |
1个，RJ45 1000M自适应以太网口 |
|
网络协议 |
支持HTTP、RTSP、RTMP、RTMPS、SRT、ONVIF、GB28181、RTP、UDP、组播、 单播、FLV、HLS |
|
|
码流类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF GB28181 |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
液晶屏显示 |
设备名称、推流地址、分辨率、工作状态 |
|
|
通用 |
电源 |
2V/DC 1A |
|
功耗 |
<5W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
163*111*32mm |
|
|
重量 |
0.35kg |
|

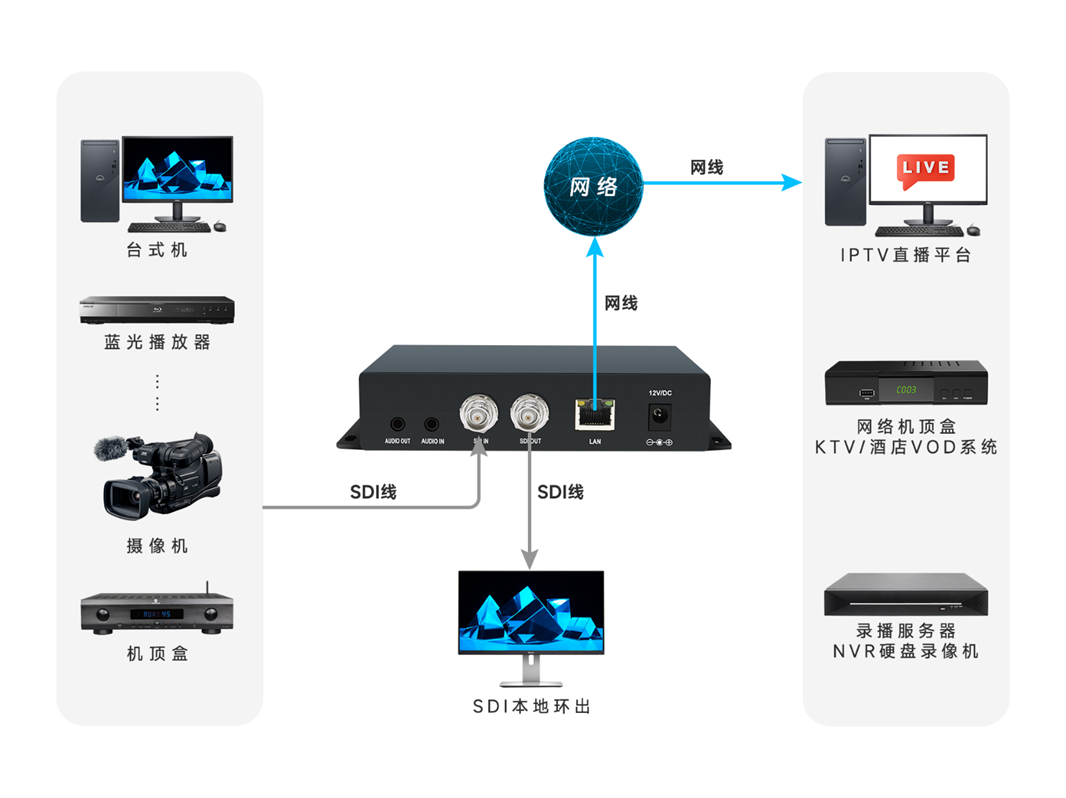

【连接示意图】

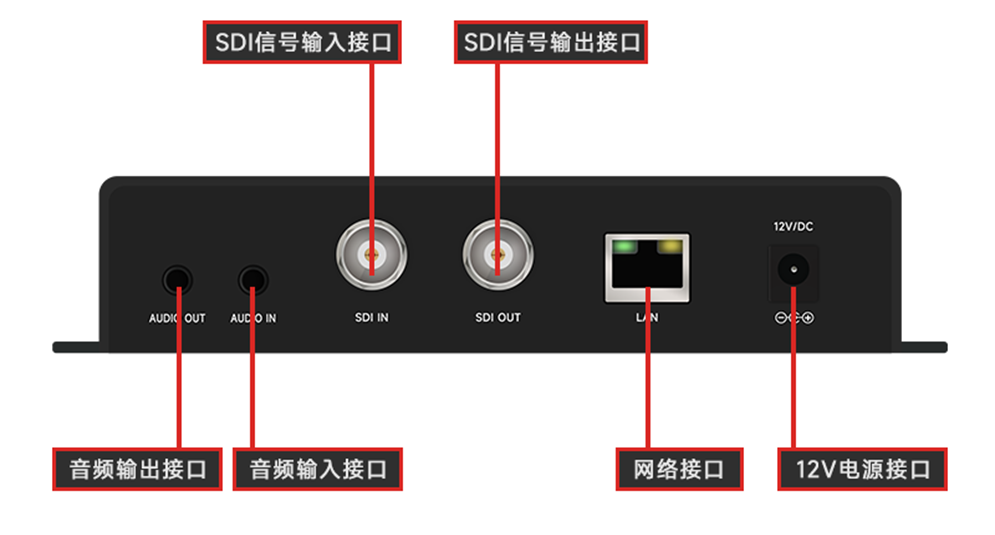

【产品接口图】
