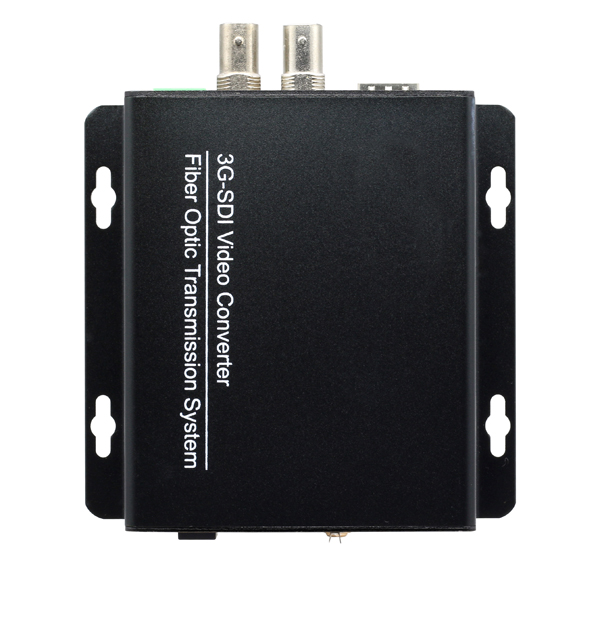

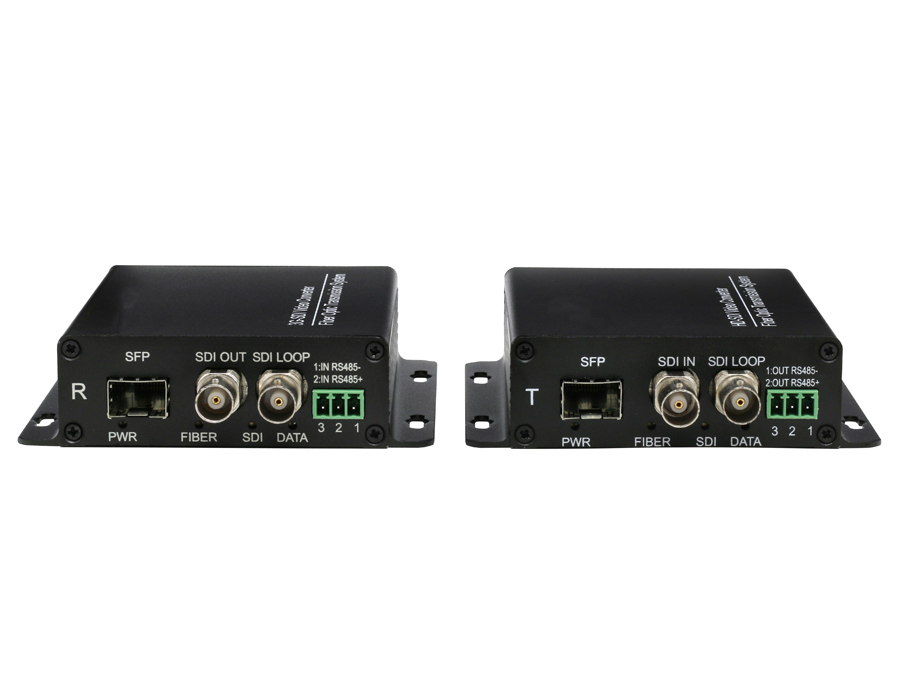

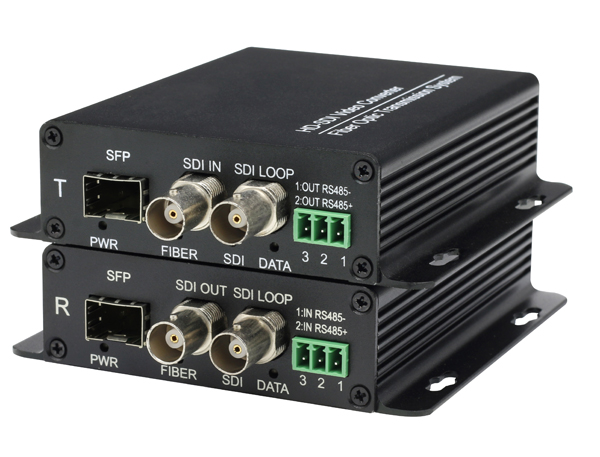

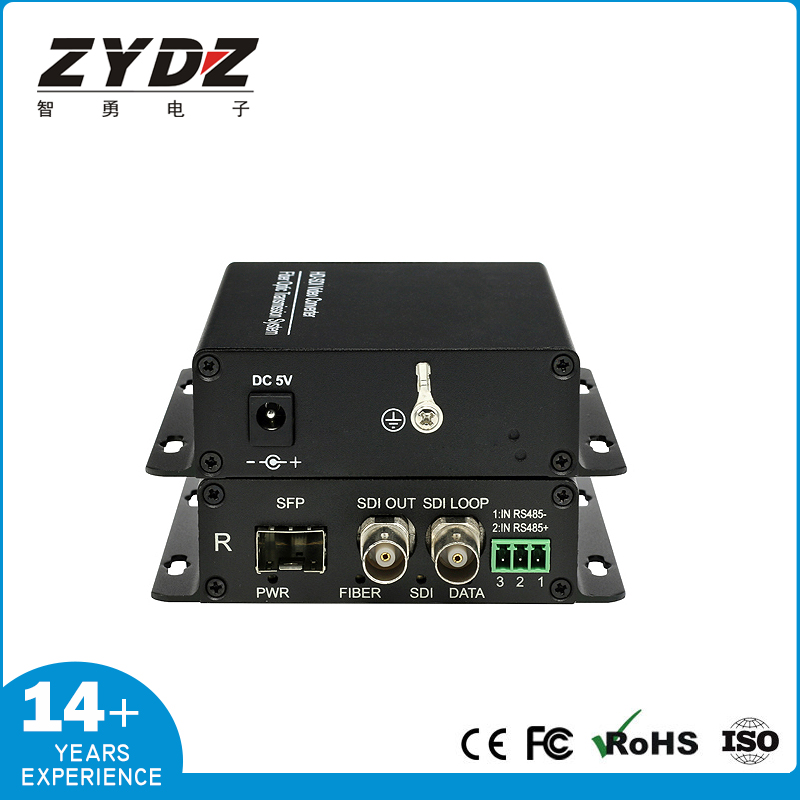

3G-SDI光端机 实时高清无压缩光纤传输延长器
ꀖ浏览量：0
【 产品型号 】 ZY-3GSDI-1V-T/R
【支持分辨率】最大1080P
【电源】DC5V
【尺寸】179*129*28mm
【重量】2.2kg/对 （带电源及外包装3kg/对）
【支持分辨率】最大1080P
【电源】DC5V
【尺寸】179*129*28mm
【重量】2.2kg/对 （带电源及外包装3kg/对）
【产品介绍】
3G-SDI光端机是智勇电子解决1路3G-SDI音视频加1路RS485远距离传输的全实时高清无压缩的专业光纤设备。广泛运用于广播电视，视频会议,医疗示教，教育录播，安防监控等对视频高要求行业。
【 产品特点】
- 全数字，无压缩高清光纤传输
- LC接口，可插拔过病态码SFP光模块，传输距离可选
- 支持热插拔
- 机架式可选（可以机架式和盒子式组合一起用）
- 带时钟恢复，时钟整形
- 通过Pathological（极度恶劣环境）测试
- 输入自适应，输出分辨率最高支持1080@60HZ
- 标配传输距离单模光纤20KM，最远可定制80KM
- 支持特殊功能订制
【产品参数】
| SDI参数 | |
| 信号标准 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
| 数据速率 | 270Mbit/s - 1.48Gbit/s – 2.97Gbit/s |
| 电缆均衡 | 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s |
| 信号幅度 | 800mV±10% |
| 支持分辨率 | 1080p60HZ/50HZ;1080P30HZ/25HZ;1080I60HZ/50HZ;720P60HZ/50HZ;576i;480i |
| 接口 | -75 BNC接头 |
| 阻抗 | 75欧姆 |
| 光接口参数 | |
| 信号标准 | 串行数字光信号 |
| 接口 | LC接口 |
| 波长 | 1310nm |
| 码率 | 100MHZ~3.125GHZ |
| R485参数 | |
| R485接口 | 标准凤凰接线端子 |
| 数据类型 | RS485半双工 |
| 速率 | 0-400Kbps |
| 误码率 | < 10 -9 |
| 常规参数 | |
| 电源 | DC5V |
| 功率 | 6W |
| 工作温度 | -20°C ~ 70°C |
| 存储温度 | -40°C ~ 85°C |
| 工作湿度 | 0 ~ 95% (无冷凝) |
| 存储湿度 | 0%~90%RH(无冷凝) |
| 重量 | 2.2kg/对 （带电源及外包装3kg/对） |
| 外壳尺寸 | 179*129*28mm |
| 外壳材质 | 铝合金 |
【产品连接应用示意图】
