智勇 70米 4K@60 HDMI2.0 HDBaseT单网线延长器
【支持协议】HDMI 2.0; HDCP 2.2
【HDMI像素带宽】600MHz，全数字
【最大支持分辨率】3840X2160@60Hz 及向下兼容
【建议HDMI线使用长度】小于5米，在1920X1080@60Hz时
【建议网线最大传输距离】使用纯铜6类网线：1920*1080@60Hz可达70米；3840*2160@60Hz可达30米；
【最大功耗】MAX 10W
【主机尺寸】142*67*23mm
一、产品简介
本产品是通过CAT6以上规格的单根网线将HDMI音视频信号高清无压缩传输至70米，在为用户降低成本的同时保证信号的稳定。本产品支持双向红外信号回传，独立音频传输，RS232串口数据透传和POC单边供电，POC是指接收端RX或 发射端TX任意一端供电即可(建议电源插到接收端）使整套延长器正常工作。延长器支持HDCP功能，支持学习EDID，极大的提升了设备的兼容性。该设备具有传输距离远、使用成本低、安装方便、兼容性好、是一种稳定高效的传输方式，广泛应用于高清会议系统，高清影视拍摄，高清教学系统，高清数字广告等的音视频传输。
二、主要特性
- 金属外壳，体积小，轻薄设计，抗干扰能力强；壁挂式更方便
- 使用 CAT6电缆1920*1080@60Hz可传输70米，3840*2160@60Hz可传输30米，
- 视频分辨率最高达3840*2160@60Hz
- 支持RS232串口数据透传
- 支持HDMI本地环出
- 支持独立音频传输
- 支持POC单边供电，只需要给发送端或接收端供电即可(建议电源插到接收端）
- 支持红外(20-60Khz)信号双向传回控制
- HDMI 2.0和HDCP 2.2标准
- 支持HDCP和学习EDID，提高兼容性，匹配信号源和显示设备
- 内置自动调节系统，使图像平滑、清晰、稳定
- 内置ESD静电保护电路，安装简单，即插即用
三、规格参数
| 产品型号 | ZY-CH312 | |
|
视频 |
支持协议 |
HDMI 2.0; HDCP 2.2 |
|
HDMI像素带宽 |
600MHz，全数字 |
|
|
HDMI接口带宽 |
总带宽18Gbps |
|
|
最大支持分辨率 |
3840X2160@60Hz 及向下兼容 |
|
|
视频接口 |
HDMI-A 接口 |
|
|
HDMI接口阻抗 |
100Ω |
|
|
建议HDMI线使用长度 |
小于5米，在1920X1080@60Hz时 |
|
|
红外 |
红外接口 |
标准3.5MM音频接口 |
|
红外频率 |
标配20-60KHz |
|
|
信号类型 |
数字信号 |
|
|
红外传输方向 |
双向传输 |
|
|
RS232 |
接口 |
工业端子 |
|
信号方向 |
双向透传 |
|
|
波特率 |
自适应，最高115200bps |
|
|
数据位 |
8位 |
|
|
HDBaseT |
网线接口 |
标准RJ45接口（568B） |
|
建议网线最大传输距离 |
使用纯铜6类网线 |
|
|
其他 |
电源 |
电源适配器：DC 12V/2A |
|
最大功耗 |
MAX 10W |
|
|
工作温度 |
-5℃ ~ +70℃ |
|
|
工作湿度 |
5% ~ 90% |
|
|
主机尺寸 |
142*67*23mm |
|
|
保修期 |
1年免费保修 |
|

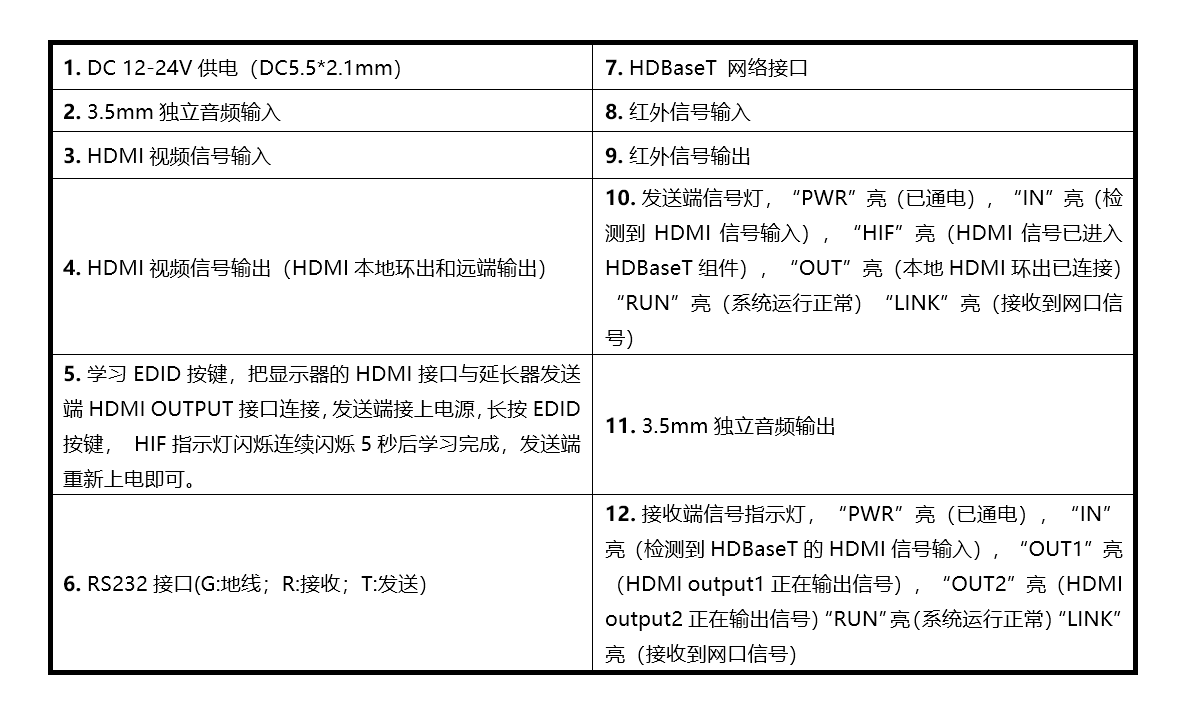

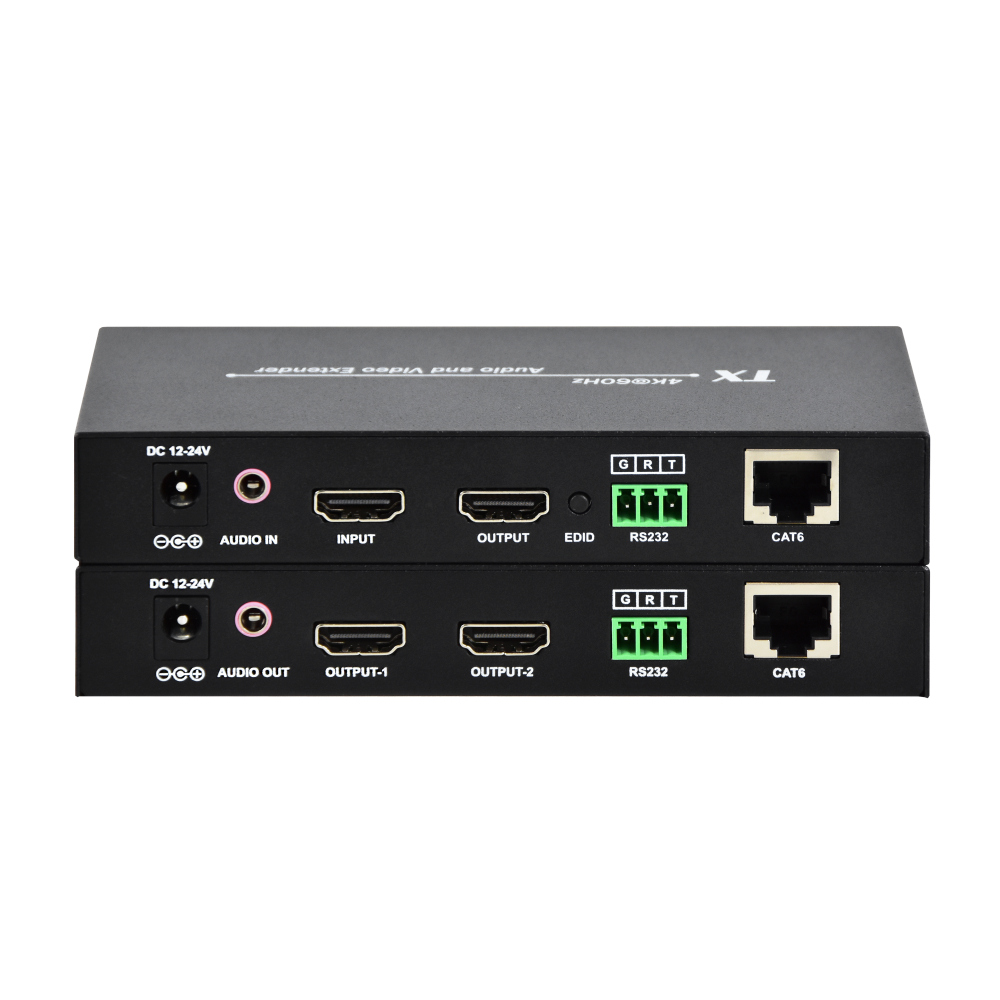

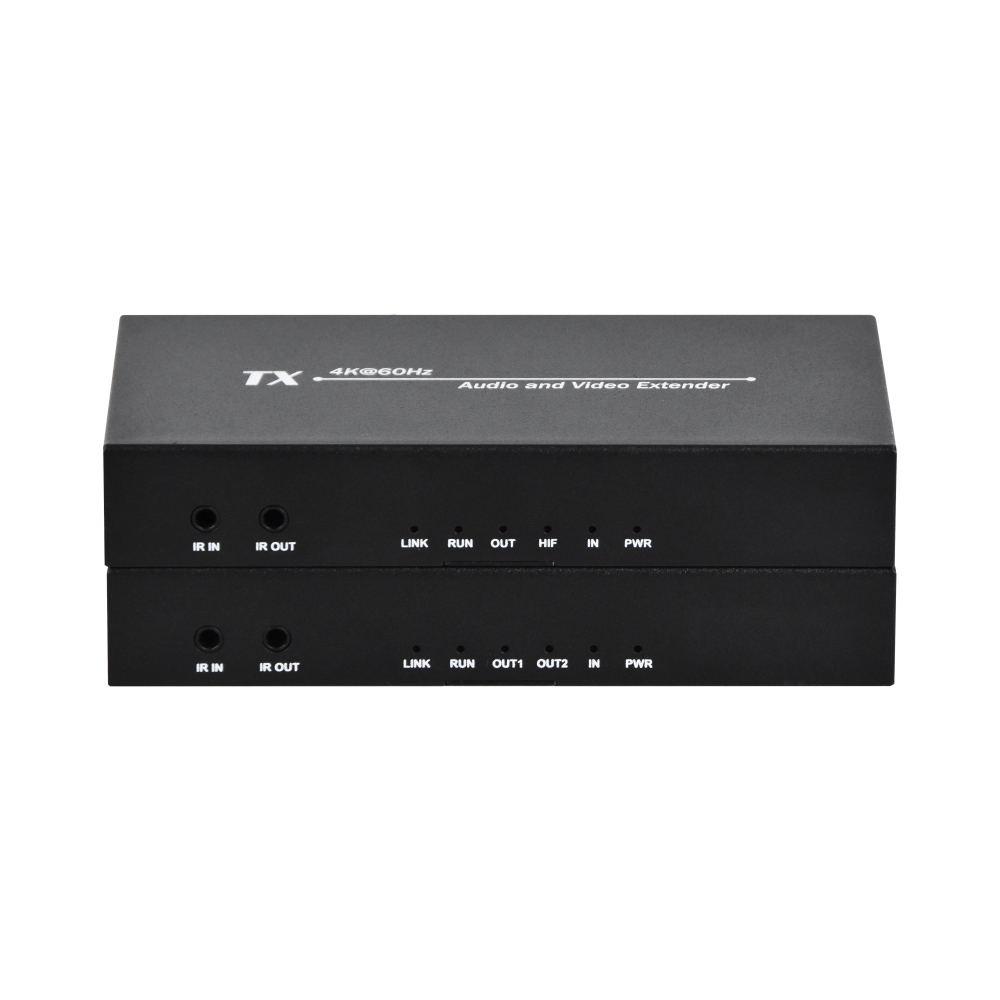

四、接口说明
发送端：

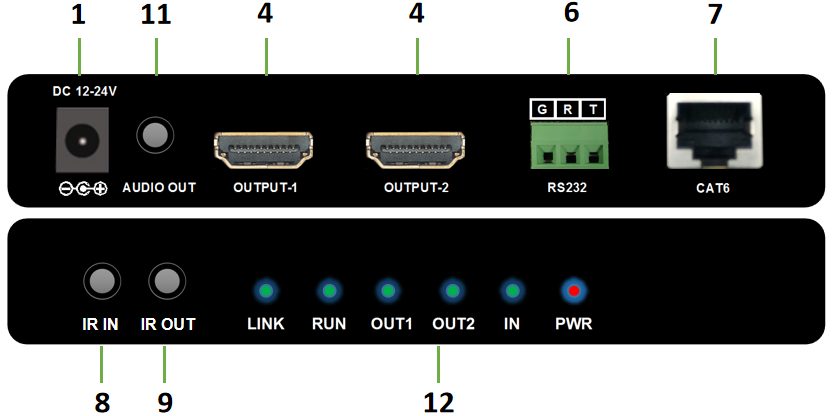

接收端：
五、安装步骤
- 将HDMI信号源接入发送端INPUT接口，
- 将HDMI延长器接收端OUTPUT连接到显示设备，
- 使用6类网线连接发送端与接收端的网络接口，
- 将发送端或接收端接上电源，当指示灯正常亮起，系统正常运行。
- EDID按键用途，如连接好后发射端和接收端所有指示灯正常，但显示器无图像、变色、或不满屏时，把显示器的HDMI接口与延长器发送端HDMI OUTPUT接口连接，发送端接上电源，长按EDID按键， HIF指示灯闪烁连续闪烁5秒后学习完成，发送端重新上电即可。

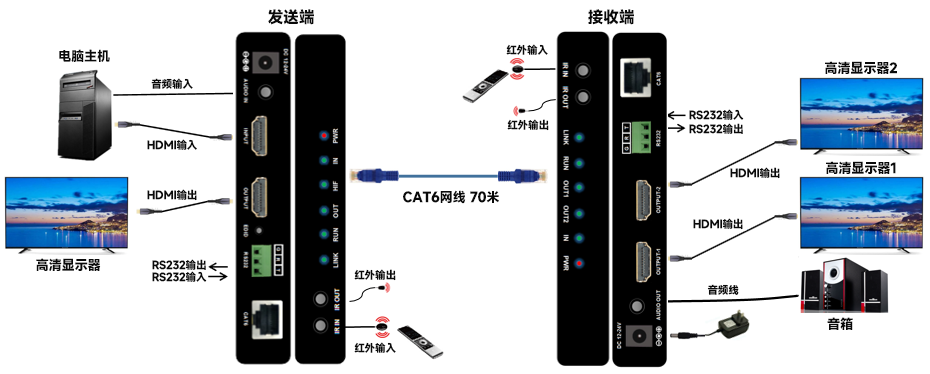

六、应用示意图
