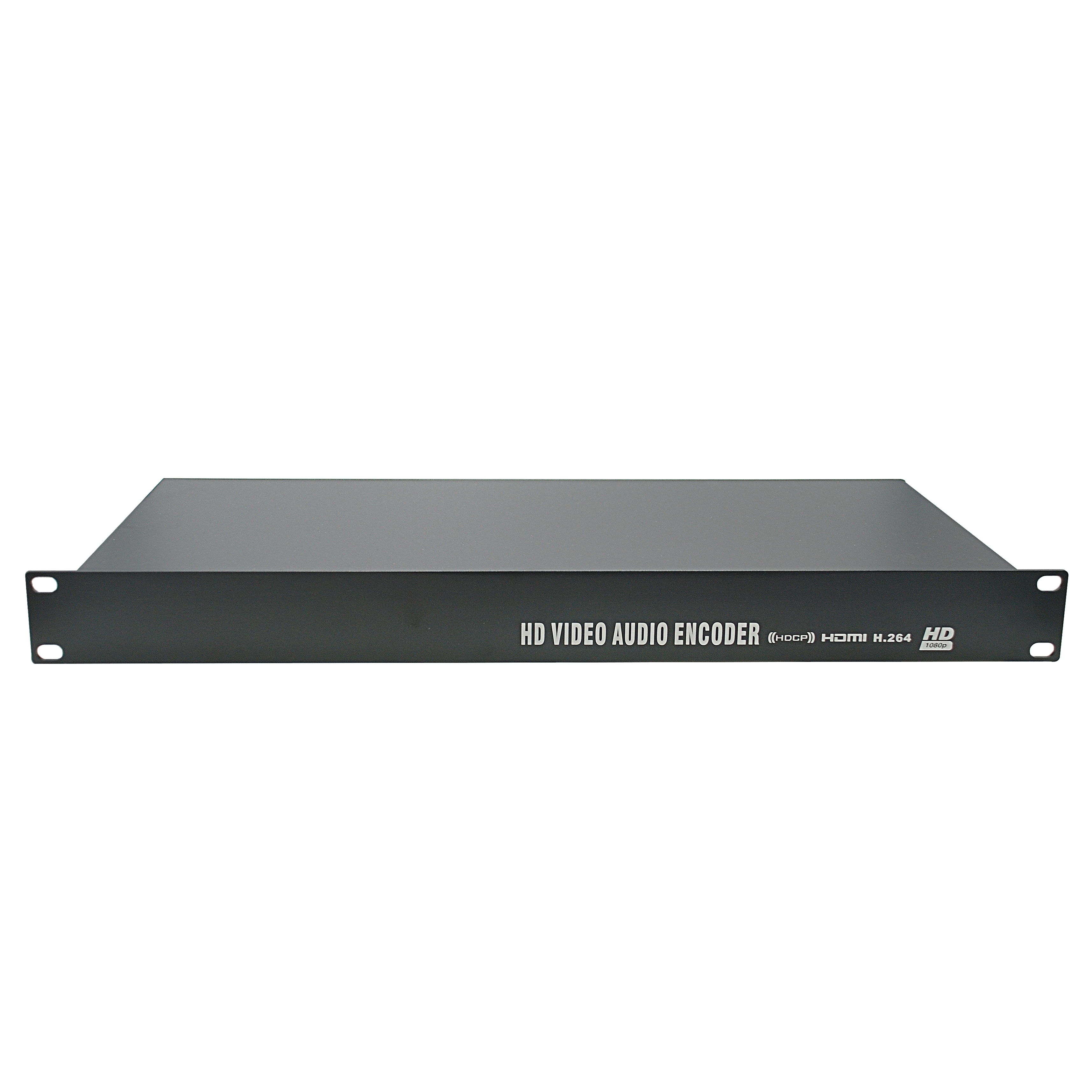

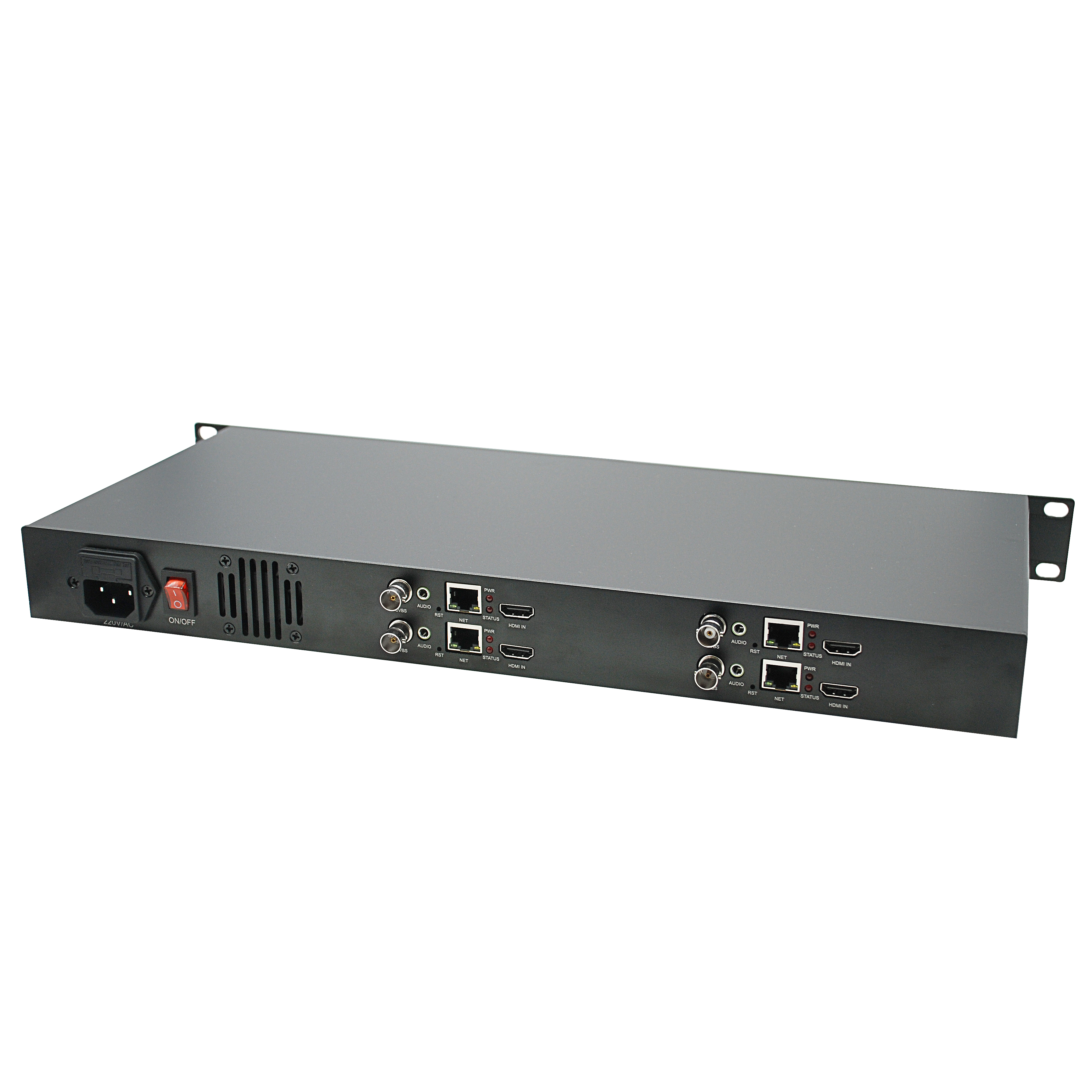

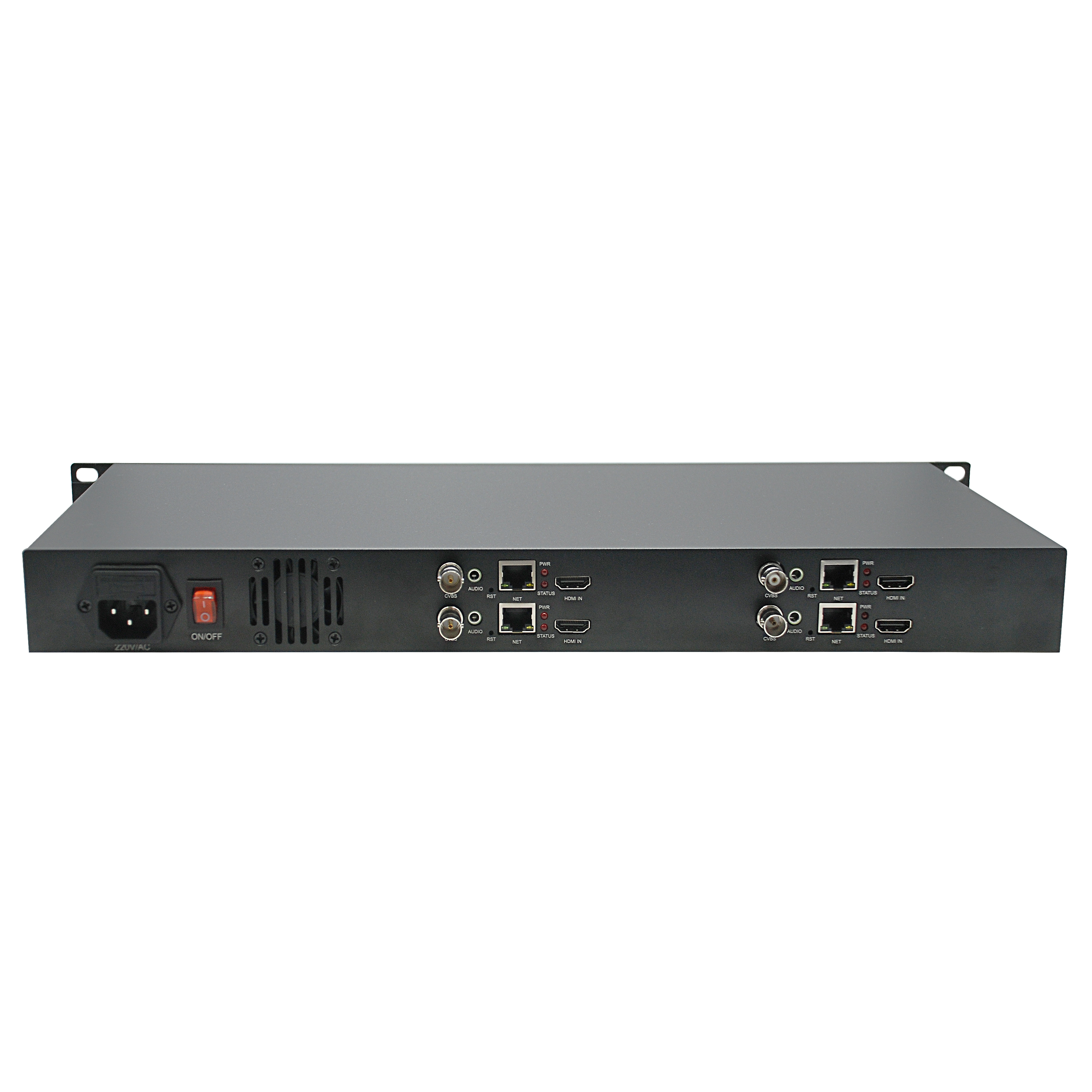

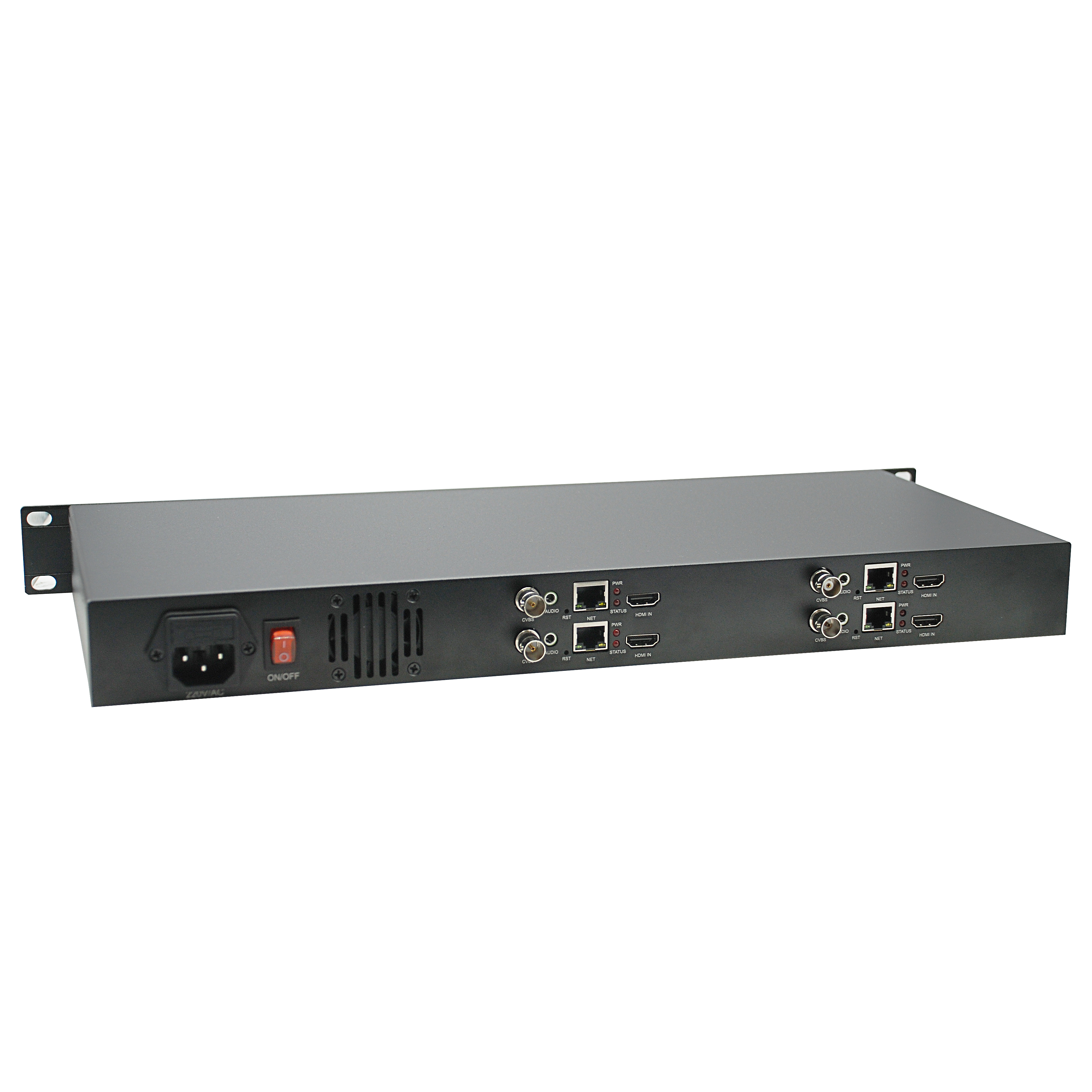

H.264 HDMI+CVBS 高清编码器
输入接口： 1路HDMI视频接口，1路CVBS模拟视频
分 辨 率 ： 1080p@30fps
编码协议： H.264
尺 寸： 16.8cm×13（10.8）cm×2.9cm
重 量： 0.3kg
【产品介绍】
HDMI+CVBS高清编码器（采集盒）是专业的高清音视频编码产品，只需要占用较小的带宽，即可获得高清晰度的视频信号。该产品采用H.264编码格式，可同时对视频音频进行编码。输出TS双码流设计，可根据不同需要设置每一路的输出码流分辨率，该设备具有高集成，低成本的优势，可广泛应用于各种数字电视播出系统中。支持3U结构，一台机箱可插入16张采集卡，双电源冗余结构，系统更稳定。完美支持VLC解码。
【主要特征】
- 4路HDMI、4路CVBS输入，可同时编码
- 全面支持ONVIF协议,可支持NVR录播
- 采用标准H264编码
- 音频编码支持MP3/AAC/G711
- 音频支持左右声道，支持音量大小调节
- 码流控制：CBR/VBR码率控制，16kbit/s～16Mbit/s
- 网络接口采用100M 全双工模式
- 支持HTTP、RTSP、RTMP、RTP、UDP组播、UDP单播、FLV、HLS等协议（RTMP支持输入用户名、密码功能）
- 输出视频流格式：TS/VES/AES流等
- WEB操作界面，中英文配置界面可选，可修改密码
- 支持网络远程管理、升级。
- 支持主流、副流多协议多码流输出
- 支持输出分辨率单独设置，可放大及缩小
- 支持局域网LAN、广域网WAN传输
- 支持三组中文、英文、图片OSD，字体大小可调，可设置到屏幕任意位置。
- 支持DHCP自动获取IP
- 支持一键恢复默认设置
- 支持多品牌机顶盒解码
【产品参数】
|
产品型号 |
ZY-HDMI+CVBS-E-4 HDMI高清编码器（采集盒） |
|
|
视音频输入 |
视频输入 |
1路HDMI视频接口，1路CVBS模拟视频 |
|
输入分辨率 |
1080P\1080i\720P 、 1600x1200\1400x1050\1440x900\ 1280x1024\1280x960\1280x800\1024x768\ |
|
|
音频输入 |
1路HDMI内置音频，1路3.5模拟音频 |
|
|
视音频编码参数 |
视频编码 |
H.264 Baseline Profile编码 |
|
编码后尺寸 |
1920*1080/1280*720/1024*576/960*540/ |
|
|
视频码率 |
CBR/VBR码率控制16Kbps-12Mbps可调 |
|
|
视频帧率 |
30/60帧 |
|
|
字幕叠加 |
中文、英文、图片 |
|
|
音频编码 |
AAC/MP3可选 |
|
|
音频码率 |
64Kb/s~384Kb/s |
|
|
采样率 |
32000、44100、48000等 |
|
|
网络参数 |
网络接口 |
1个，RJ45 10M/100M/1000M自适应以太网口 |
|
网络协议 |
支持HTTP、RTSP、RTMP、RTMPS、UDP、组播、单播、FLV、HLS |
|
|
流码类型 |
TS流、ES流 |
|
|
接口协议 |
ONVIF |
|
|
配置管理 |
WEB配置，远程升级 |
|
|
通用 |
电源 |
AC 110-240V |
|
功耗 |
<20W |
|
|
工作温度 |
-20℃~＋60℃ |
|
|
工作湿度 |
＜90％，无冷凝 |
|
|
尺寸（长X宽X高） |
16.8cm×13（10.8）cm×2.9cm |
|
|
重量 |
0.3kg |
|
【连接示意图】
