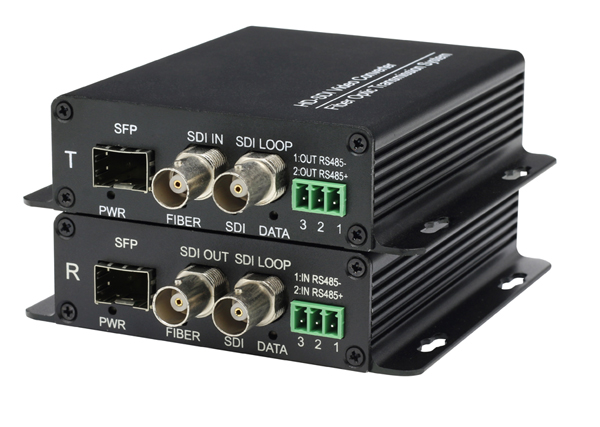

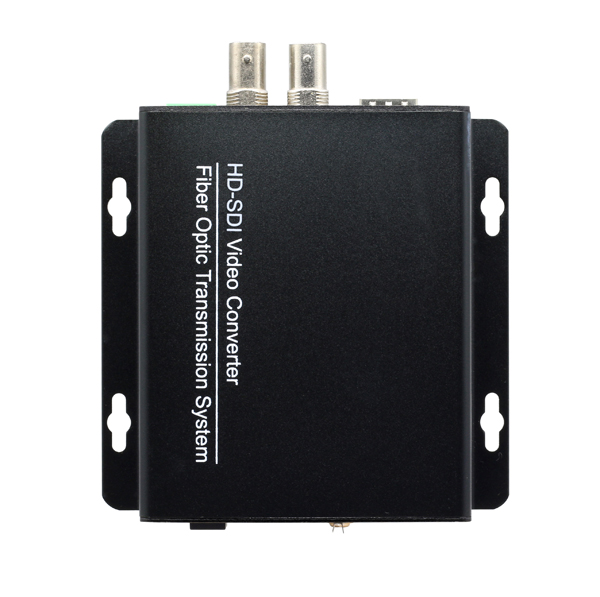

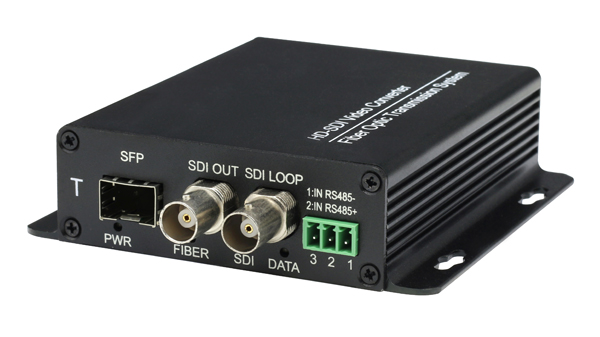

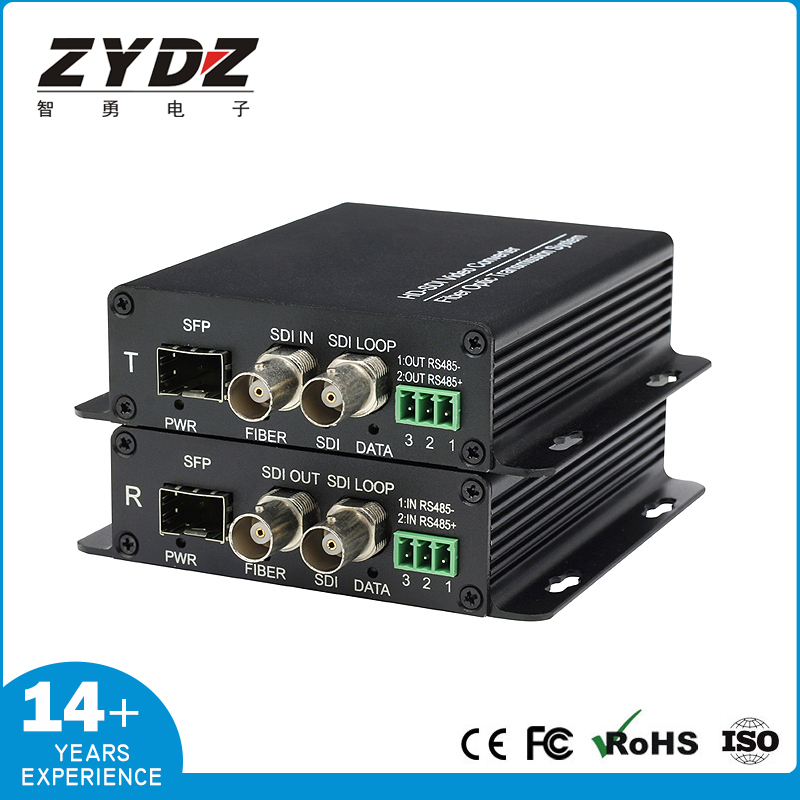

1路 HD-SDI高清视频光端机 实时高清无压缩光纤传输延长器
【支持分辨率】最大1080P
【外壳尺寸】179*129*28mm
【重量】2.2kg/对 （带电源及外包装3kg/对）
【产品介绍】
HD-SDI光端机是智勇电子解决1路HD-SDI音视频加1路RS485远距离传输的全实时高清无压缩的专业光纤设备。广泛运用于广播电视，视频会议,医疗示教，教育录播，安防监控等对视频高要求行业。
【产品特点 】
全数字，无压缩高清光纤传输
LC接口，可插拔过病态码SFP光模块，传输距离可选
支持热插拔
机架式可选（可以机架式和盒子式组合一起用）
带时钟恢复，时钟整形
通过Pathological（极度恶劣环境）测试
输入自适应，输出分辨率最高支持1080@60HZ
标配传输距离单模光纤20KM，可定制80KM
支持特殊功能订制
【产品参数】
SDI参数 | |
信号标准 | SMPTE 424M, SMPTE 292M, SMPTE 259M, DVB-ASI |
数据速率 | 270Mbit/s - 1.48Gbit/s – 2.97Gbit/s |
电缆均衡 | 250m @ 270Mbit/s, 140m @ 1.5Gbit/s, 80m @ 2.97Gbit/s |
信号幅度 | 800mV±10% |
支持分辨率 | 1080p60HZ/50HZ;1080P30HZ/25HZ;1080I60HZ/50HZ;720P60HZ/50HZ;576i;480i |
接口 | -75 BNC接头 |
阻抗 | 75欧姆 |
光接口参数 | |
信号标准 | 串行数字光信号 |
接口 | LC接口 |
波长 | 1310nm |
码率 | 100MHZ~3.125GHZ |
R485参数 | |
R485接口 | 标准凤凰接线端子 |
数据类型 | RS485半双工 |
速率 | 0-400Kbps |
误码率 | < 10 -9 |
常规参数 | |

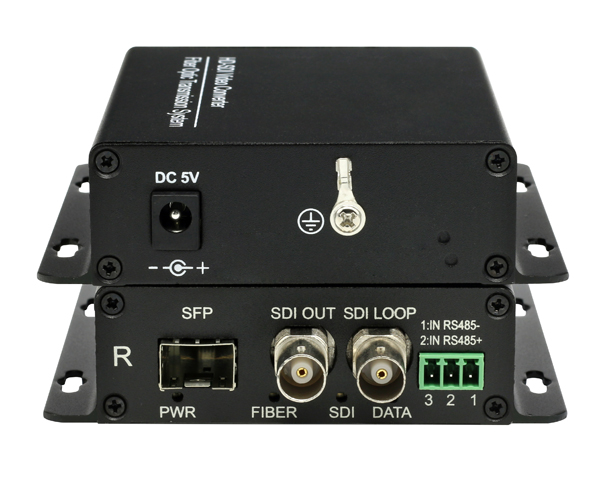

电源 | DC5V |
功率 | 6W |
工作温度 | -20°C ~ 70°C |
存储温度 | -40°C ~ 85°C |
工作湿度 | 0 ~ 95% (无冷凝) |
存储湿度 | 0%~90%RH(无冷凝) |
重量 | 2.2kg/对 （带电源及外包装3kg/对） |
外壳尺寸 | 179*129*28mm |
外壳材质 | 铝合金 |
